平板结构件MIMO模态测试(2021-12-10)

设备清单

  1. VTS2008
  2. VTI-LAB
  3. 模态激振器2台(附带功率放大器)
  4. 力传感器2个(阻抗头)
  5. 顶杆2个
  6. 单轴向加速度传感器
  7. PoE路由器1个
  8. 其他附件


试验工装

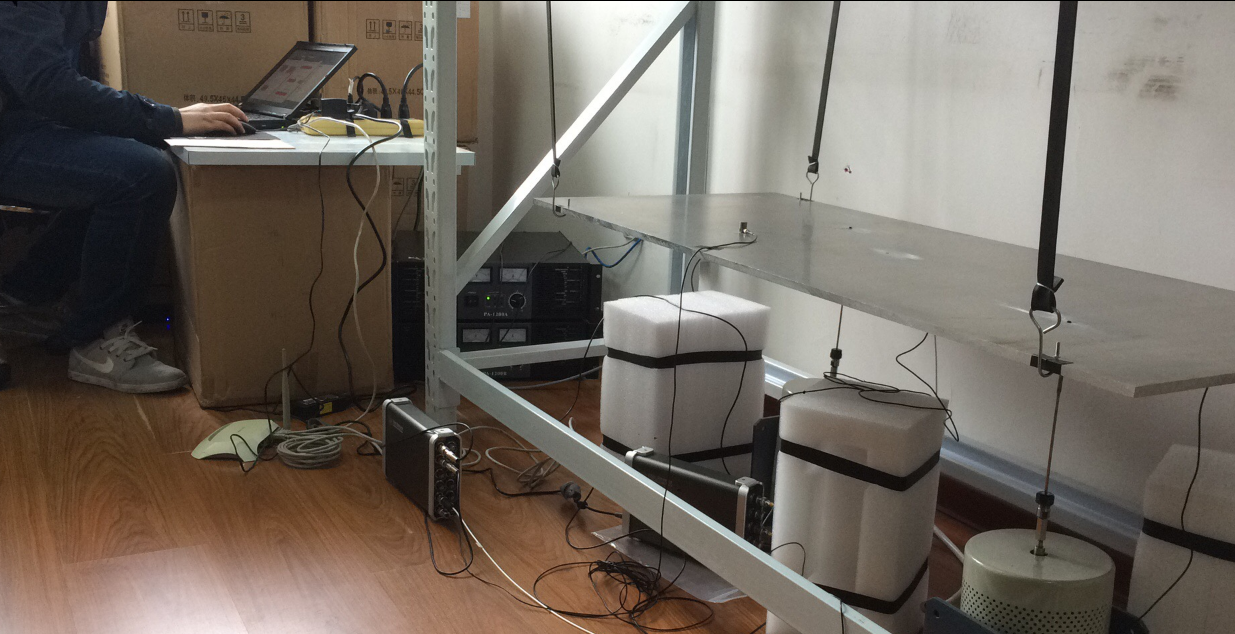

  • 平板用皮绳吊装在架子上,保证其水平放置

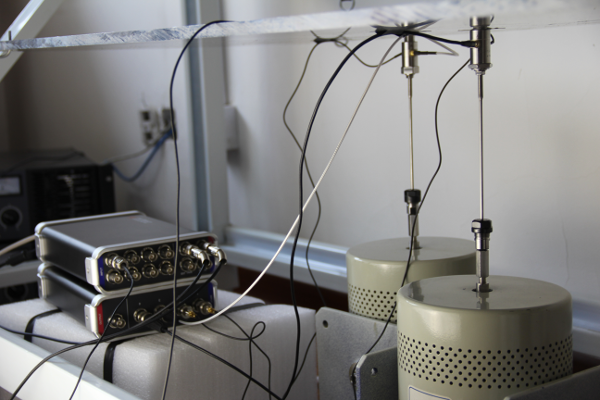

  • 激振器放置在地面上,力传感器用螺钉紧固于平板底部,由顶杆与激振器连接
  • 在平板上标出被测响应点
  • 传感器与采集设备和PC的连接示意图



频响测量

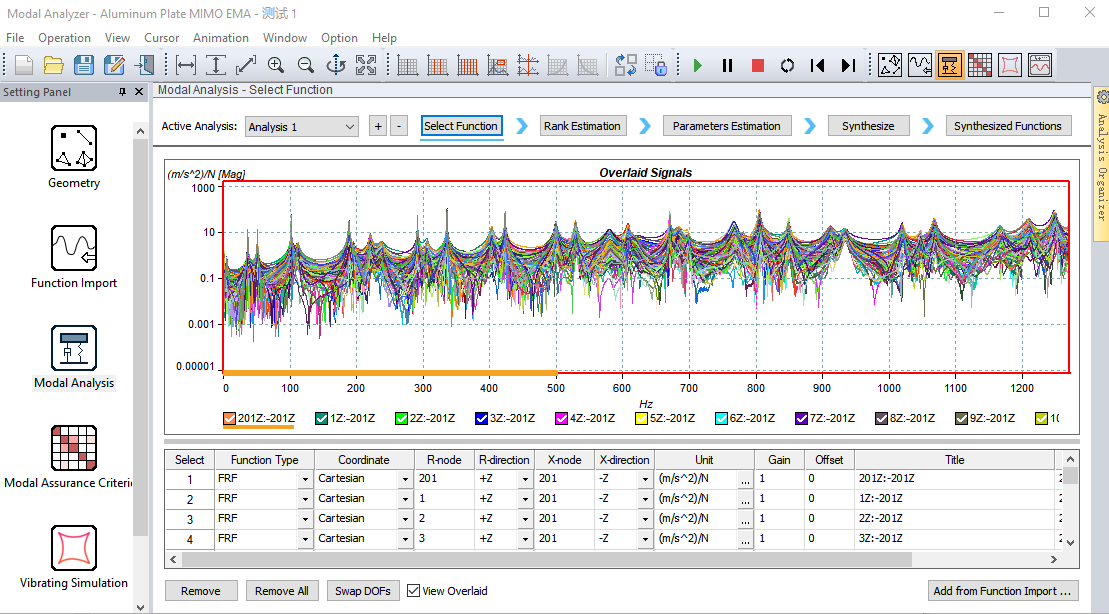

使用VTI-Lab MIMO Modal Test软件,采用固定激振器,加速度传感器轮换的方法,依次测量各响应点在激励下的频响,得到双台激励情况下各测点的频响函数。

其中,激振器采用猝发随机信号,周期4秒,占空比50%。记录触发选择激振器触发以准确获取有效的激励和响应信号。

模态分析

  • 导入数据
  • 阶次估计
  • 参数估计(获取固有频率和振型)
  • 综合验证


  • 根据实际测试的平板和响应测点的位置建立三维模型
  • 振型仿真
